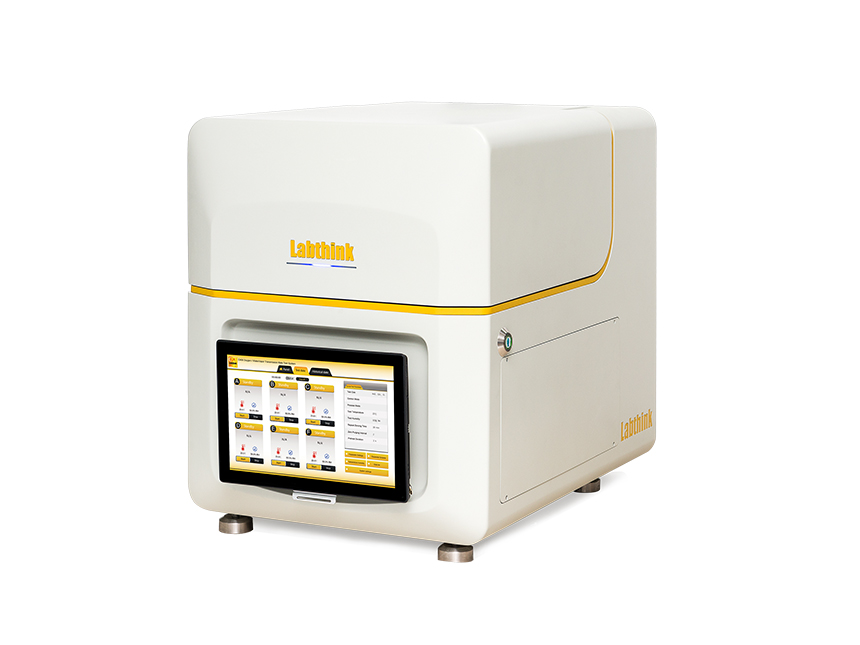

C406H氧气/水蒸气透过率测试系统基于库仑氧气分析传感器和红外法水分传感器测试原理，参照ASTM D3985、ASTM F1249，ISO 15106-2等标准设计制造，为高、中气体阻隔性材料提供高精度和高效率的氧气和水蒸气透过率检测试验。适用于食品、药品、医疗器械、日用化学、光伏电子等领域的薄膜、片材及相关材料的氧气和水蒸气透过性能测试。
主要技术特征
水氧组合，双检齐下，OTR模式、WVTR模式可自由选择。
一次样品装夹可自动完成透氧、透湿测试。真实反映同一样品OTR/WVTR性能，避免由于更换仪器，造成试样污染影响测试数据。
库仑氧传感器：搭载Labthink新科技成果的ppb级库仑氧传感器，可获取更低的测试下限。超长使用寿命，使用时间是传统库仑氧传感器的三倍。
红外水分传感器：搭载Labthink专利技术的红外水分传感器，可获取更低的测试下限。超长使用寿命，非消耗型。
仪器采用全新彩虹桥式测试腔设计，采用360°气流循环恒温技术，温度稳定性更佳。
测试腔内搭载高精度湿度传感器，实时监测并记录湿度变化。测试过程中，实现流量、温度和相对湿度自动化控制，精度更高。
高效六腔设计，独立六套50cm2标准面积测试腔，是传统透氧检测仪器测试腔数量的三倍。
支持同一条件下6个试样同时测试，数据相互独立。同一测试周期，完成的样品量从2个提升至6个。
自动夹紧试样，省时省力，夹紧力度一致，密封更佳。
仪器采用Windows系统的12寸触控平板操控，操控更便捷。智能仓盖自动开闭，声光提醒。
自动模式，输入试验温湿度，一键开启，全自动测试。
内嵌Labthink独有的高端工业计算机，杜绝由计算机病毒等引起的系统故障，保证运行可靠性与数据存储安全性。
测试原理
将预先处理好的试样夹紧于测试腔之间，氧气或具有稳定相对湿度的氮气在薄膜的一侧流动，高纯氮气在薄膜的另一侧流动，氧分子或水分子穿过薄膜扩散到另一侧中的高纯氮气中，被流动的氮气携带至传感器，通过对传感器测量到的氧气或水蒸气浓度进行分析，计算出氧气或水蒸气透过率等结果。
执行标准
透氧：ASTM D3985、ASTM F1307、GB/T 19789、GB/T 31354、DIN 53380-3、JIS K7126-2-B、YBB 00082003-2015
透湿：ASTM F1249、ISO 15106-2、GB/T 26253、JIS K7129、YBB00092003-2015
测试应用
薄膜——各种塑料薄膜、纸塑复合膜、共挤膜、镀铝膜、铝箔复合膜、玻纤铝箔纸复合膜等膜状材料的氧气和水蒸气透过率测试。
片材——PP片、PVC片、PVDC片、金属箔片、橡胶片、硅片等片状材料的氧气和水蒸气透过率测试。
主要技术指标
| 项目 | 技术指标 |
| 透氧测试范围 |
0.02～200 cc/(m2·day) (标准面积50cm2)； 0.2～2000 cc/(m2·day) (MASK面积5cm2)（选配）； 1～10000 cc/(m2·day) (MASK面积1cm2)（选配） |
| 透氧分辨率 | 0.0001 cc/(m2·day) |
| 透氧重复性 | 0.02 cc/(m2·day) 或1%，取大者 |
| 透湿测试范围 |
0.02～40 g/(m2·day) (标准面积50cm2)； 0.2～400 g/(m2·day) (MASK面积5cm2)（选配） ；1～2000 g/(m2·day) (MASK面积1cm2)（选配） |
| 透湿分辨率 | 0.0001 g/(m2·day) |
| 透湿重复性 | 0.02 g/(m2·day)或2%，取大者 |
| 温度范围 | 10～50 ℃；5～60 ℃（选配） |
| 温度波动 | ±0.15 ℃ |
| 湿度范围 | 0%，5～90%±2%，100% %RH（标准温度范围内） |
| 测试腔 | 6套（独立测试） |
| 样品尺寸 | 11.2cm×11.2cm |
| 样品厚度 | ≤ 3mm |
| 标准测试面积 | 50cm2 |
| 载气规格 | 99.999%高纯氮气、99.5%氧气（气源自备） |
| 气源压力 | ≥ 40.6 PSI / 280 kPa |
| 接口尺寸 | 1/8” 金属管 |
| 外形尺寸 | 60cm× 49cm× 66cm |
| 电源 | 120VAC±10% 60Hz / 220VAC±10% 50Hz（二选一） |
| 净重 | 100kg |
仪器配置
标准配置：主机、平板电脑、取样器、真空油脂、Φ6 mm聚氨酯管
选购件：GP-01气体净化装置、空压机、CFR21Part11、GMP计算机系统要求、DataShieldTM数据盾
备注：本机压缩空气进口为Φ6 mm聚氨酯管（压力≥ 79.7 PSI / 550 kPa）；气源自备。
