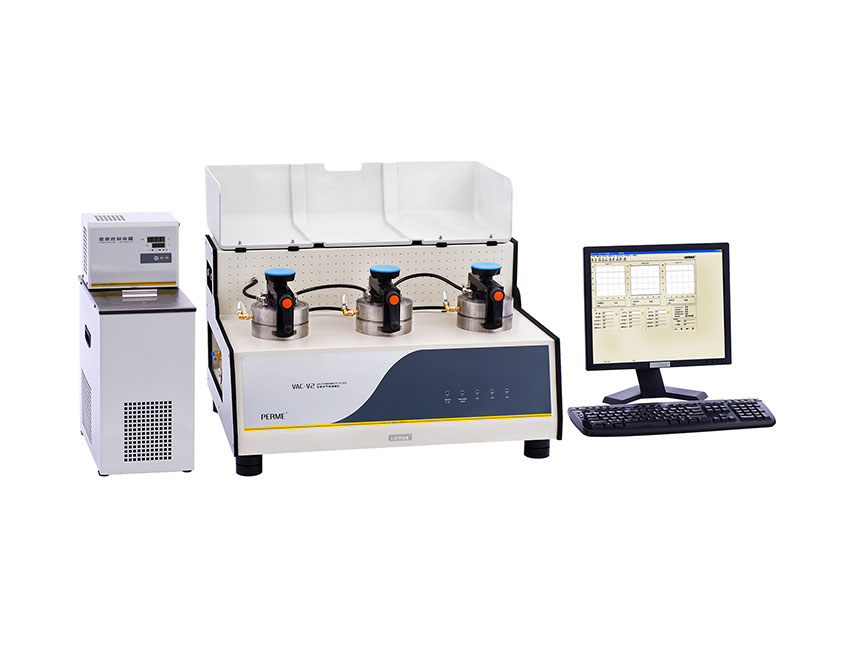

VAC-V2压差法气体渗透仪基于压差法的测试原理,是一款专业用于薄膜试样的气体透过率测试仪,适用于塑料薄膜、复合膜、高阻隔材料、片材、金属箔片在各种温度下的气体透过率、溶解度系数、扩散系数、渗透系数的测定。
主要技术特征
» 可同时测定试样的气体透过率、溶解度系数、以及扩散系数
» 三个测试腔独立,可同时测试三种相同或不同的试样
» 宽范围、高精度温湿度控制,满足各种试验条件下的测试
» 提供比例和模糊双重试验过程判断模式
» 测试量程可根据需要进行扩展,满足大透过率测试的要求
» 可进行任意温度下的数据拟合,轻松获得特殊条件下的试验结果
» 支持有毒气体及易燃易爆气体的测试(需改制)
» 系统采用计算机控制,整个试验过程自动完成
» 提供标准膜进行快速校准,保证检测数据的准确性和通用性
» 配备RS232通用数据接口,方便数据传递
» 支持LystemTM实验室数据共享系统,统一管理试验结果和检测报告
测试原理
VAC-V2采用压差法测试原理,将预先处理好的试样放置在上下测试腔之间,夹紧。首先对低压腔(下腔)进行真空处理,然后对整个系统抽真空;当达到规定的真空度后,关闭测试下腔,向高压腔(上腔)充入一定压力的试验气体,并保证在试样两侧形成一个恒定的压差(可调);这样气体会在压差梯度的作用下,由高压侧向低压侧渗透,通过对低压侧内压强的监测处理,从而得出所测试样的各项阻隔性参数。
执行标准
ISO 15105-1、ISO 2556、GB/T 1038-2000、ASTM D1434、JIS K7126-1、YBB 00082003
主要技术指标
测试项目 | 技术指标 |
测试范围 |
0.05~50,000 cm3/m2·24h·0.1MPa(常规); 上限不小于500,000 cm3/m2·24h·0.1MPa(扩展体积) |
试样件数 | 3 件(数据各自独立) |
真空分辨率 | 0.1 Pa |
测试腔真空度 | <20 Pa |
控温范围 | 5℃~95℃ |
控温精度 | ±0.1℃ |
控湿范围 | 0%RH、5%RH~90%RH(可定制15℃~40℃条件下自动加湿功能) |
控湿精度 | ±1%RH |
试样尺寸 | Φ97 mm |
透过面积 | 38.48 cm2 |
试验气体 | O2、N2、CO2等气体(气源用户自备) |
试验压力 | 10kpa~200kpa(常规) |
气源压力 | 0.4 MPa~0.6 MPa |
接口尺寸 | Ф6 mm 聚氨酯管 |
外形尺寸 | 760mm(L)×575mm(W)×450mm(H) |
电源 | 220VAC 50Hz / 120VAC 60Hz |
净重 | 88 kg |
仪器配置
标准配置:主机、 恒温控制器、计算机、专业软件、专用取样器、真空脂、快速定量滤纸、真空泵(进口)
选购件:取样刀片、真空脂、真空泵油、快速定量滤纸、湿度发生装置
备注:本机气源进口为Ф6 mm聚氨酯管;气源、蒸馏水用户自备。
